Mewn rhwydweithiau mynediad band eang modern,FTTH (Ffibr i'r Cartref)wedi dod yn brif ateb defnyddio. Wrth i alw defnyddwyr am-fideo diffiniad uchel, teledu rhyngweithiol, a-rhyngrwyd cyflym barhau i dyfu, mae'rDerbynnydd CATV AGC (Derbynnydd Teledu Cebl Rheoli Ennill Awtomatig)yn chwarae rhan gynyddol allweddol o fewn systemau FTTH. Mae'r erthygl hon yn rhoi trosolwg cynhwysfawr o egwyddorion gweithio, manteision technegol, senarios cymhwysiad, a thueddiadau diwydiant Derbynnydd FTTH AGC CATV-yn helpu darllenwyr i ddeall y gydran rhwydwaith hanfodol hon yn llawn.

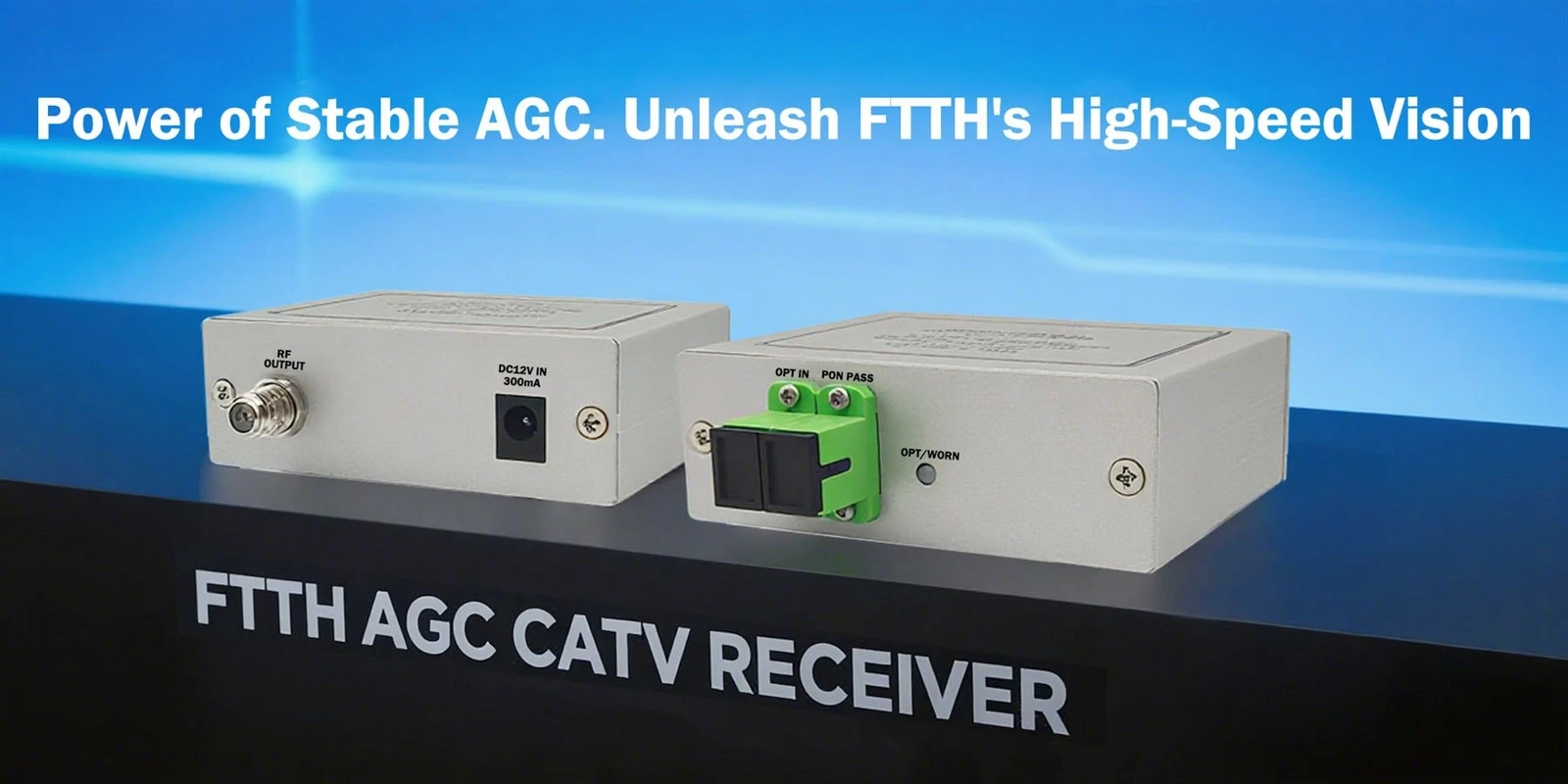

Beth yw Derbynnydd CATV FTTH AGC?
AnDerbynnydd FTTH AGC CATVyn ddyfais derbyn signal RF (amledd radio) arbenigol sydd wedi'i dylunio ar gyfer ffeibr i'r{2}} rhwydweithiau cartref. Mae'n trosi signalau CATV analog neu ddigidol a drosglwyddir dros ffibr optegol yn ôl yn signalau RF sy'n gydnaws â dosbarthiad cebl cyfechelog, gan alluogi'r danfoniad i ddod â-dyfeisiau defnyddwyr megis blychau pen set-a setiau teledu i ben.
Mae'r term "AGC" yn sefyll amRheolaeth Ennill Awtomatig, techneg chwyddo signal deinamig sy'n sicrhau lefelau allbwn signal sefydlog-hyd yn oed pan fydd pŵer optegol mewnbwn yn amrywio-a thrwy hynny gynnal trosglwyddiad fideo o ansawdd uchel.
Sut Mae'n Gweithio: Trosolwg Syml
Derbynfa Arwyddion Optegol: Mae'r ddyfais yn derbyn signalau optegol CATV i lawr yr afon (yn nodweddiadol ar donfedd 1550 nm) trwy ryngwynebau ffibr safonol fel SC / APC o OLT (Terfynell Llinell Optegol) neu bwynt dosbarthu optegol.
Opto-Trosi Electronig: Mae ffotodetector PIN neu APD integredig yn trosi'r signal optegol yn signal trydanol.
Prosesu AGC: Mae'r gylched rheoli cynnydd awtomatig yn addasu cynnydd mwyhadur yn ddeinamig yn seiliedig ar bŵer optegol sy'n dod i mewn, gan sefydlogi'r lefel allbwn RF o fewn ystodau safonol (ee, 75 ± 3 dBµV).
Allbwn RF: Mae'r signal RF wedi'i brosesu yn cael ei ddanfon trwy gysylltydd math F i rwydwaith dosbarthu cyfechelog cartref y defnyddiwr.
Pam Mae AGC Mor Hanfodol?
Mewn{0}}defnyddiau FTTH byd go iawn, gall amrywiadau mewn hyd cyswllt ffibr, cymarebau hollt, a thymheredd amgylchynol achosi gwahaniaethau sylweddol yn y pŵer optegol a dderbynnir ar draws pwyntiau terfyn defnyddwyr. Heb AGC:
Pŵer optegol isel→ Llai o signal{0} i-cymhareb sŵn → Eira fideo neu bicseli;
Pwer optegol uchel→ Dirlawnder mwyhadur → Afluniad signal ac ymyrraeth rhyngfoddoli.
Mae derbynnydd CATV sydd wedi'i alluogi gan AGC yn gwneud iawn yn awtomatig am yr amrywiadau hyn,gwella cadernid y system yn fawr a sicrhau profiad cyson i ddefnyddwyr-yn arbennig o hanfodol mewn-rhwydweithiau PON hollti mawr (ee, 1:64 neu uwch).
Manylebau Technegol Allweddol a Meini Prawf Dethol
| Paramedr | Gwerth/Amrediad Nodweddiadol | Nodiadau |
|---|---|---|
| Tonfedd Mewnbwn | 1550 nm | Yn gydnaws â mwyhaduron EDFA |
| Ystod Pŵer Mewnbwn Optegol | -10 i +2 dBm (ystod effeithiol AGC) | Dewis ehangach |
| Lefel Allbwn RF | 75 ± 3 dBµV | Yn cydymffurfio â safonau fel GY/T 106-1999 |
| Amrediad Amrediad | 47–862 MHz neu 54–1002 MHz | Yn cefnogi sbectrwm sianel CATV llawn |
| C/N (Cludwr-i- Gymhareb Sŵn) | Yn fwy na neu'n hafal i 50 dB | Dangosydd allweddol o ansawdd y signal |
| CSO/CTB | Llai na neu'n hafal i -65 dBc | Yn mesur ystumiad aflinol |
Wrth ddewis derbynnydd, rhowch flaenoriaeth i ystod ddeinamig AGC, gwastadrwydd allbwn, dibynadwyedd, a chefnogaeth ar gyfer protocolau rheoli o bell (ee, SNMP neu TR-069).
Senarios Cais
Triphlyg-Chwarae FTTH Networks: Darparu gwasanaethau data, llais a CATV ar yr un pryd;
Uwchraddio Rhwydwaith Ffibreiddio HFC: Amnewid mwyhaduron cyfechelog etifeddol i gynyddu lled band a chwmpas;
Datblygiadau Preswyl Newydd / Cymunedau Clyfar: Wedi'i ddefnyddio fel arfer mewn-unedau terfynu cartref;
Gwestai, Cymhadeiladau Fflatiau (MDUs): Mae defnydd canolog yn lleihau costau gweithredu.
Tueddiadau'r Diwydiant a Rhagolygon ar gyfer y Dyfodol
Esblygiad Tuag at DOCSIS 4.0 a 10G-PON: Rhaid i dderbynyddion gefnogi lled band uwch a chynlluniau modiwleiddio uwch;
Rheolaeth Anghysbell Deallus: Integreiddio â modiwlau IoT ar gyfer adrodd statws amser real a chynnal a chadw rhagfynegol;
Miniaturization a Defnydd Pŵer Isel: Diwallu gofynion esthetig ac effeithlonrwydd ynni mewn lleoliadau preswyl;
Cefnogaeth ar gyfer Darlledu 4K/8K Ultra-HD: Angen gwell cymarebau C/N a pherfformiad llinoledd.
