Disgrifiad

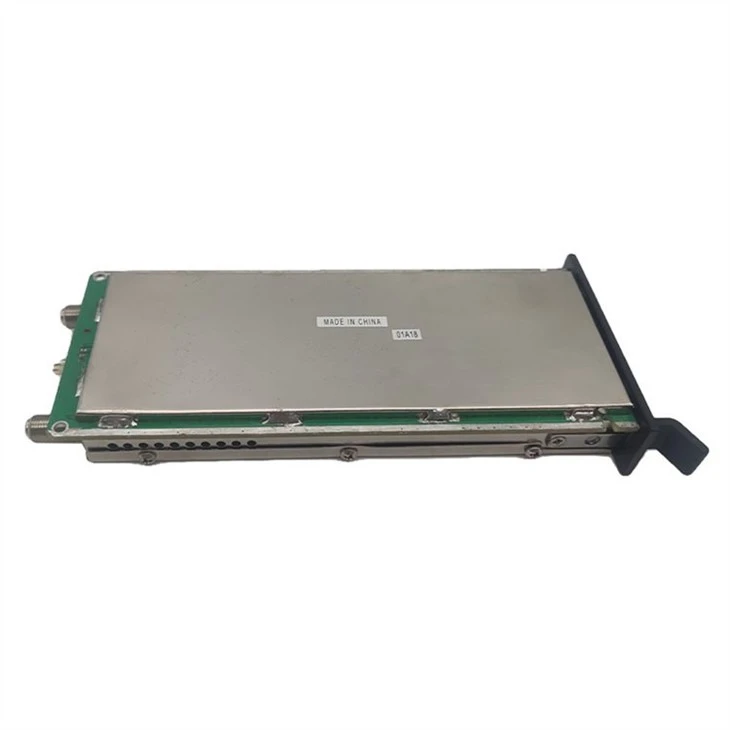

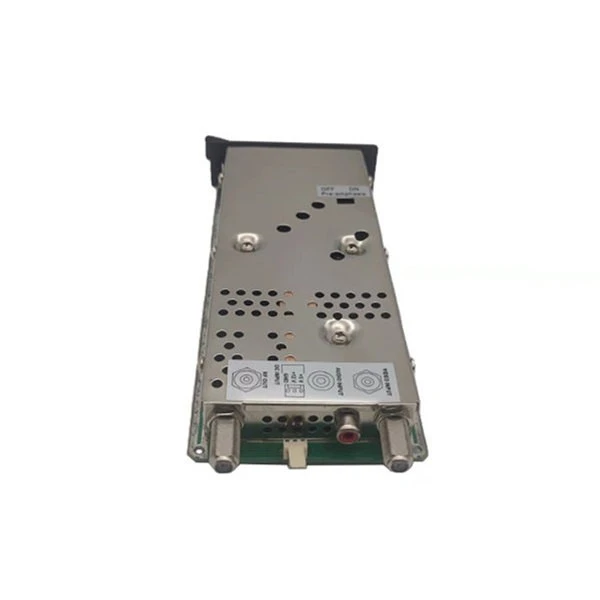

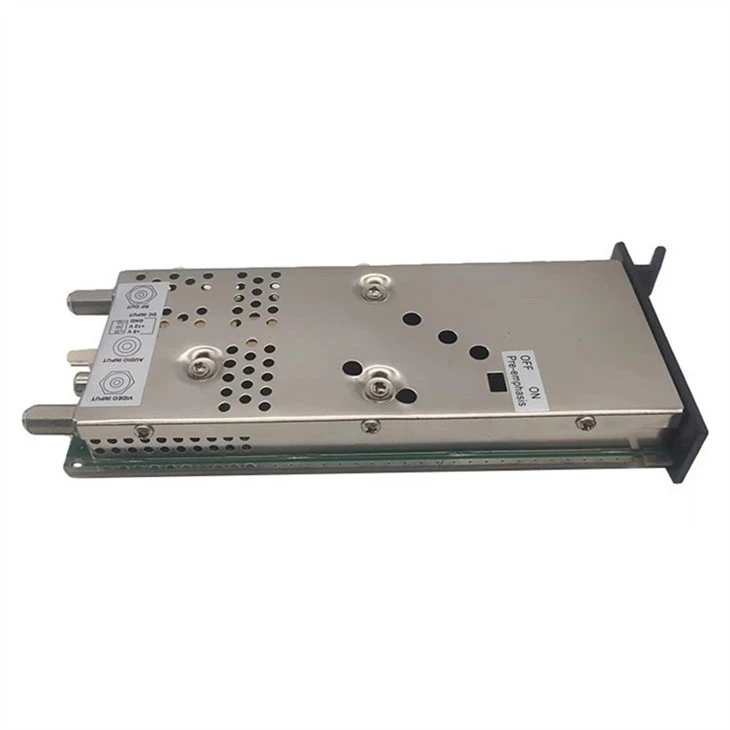

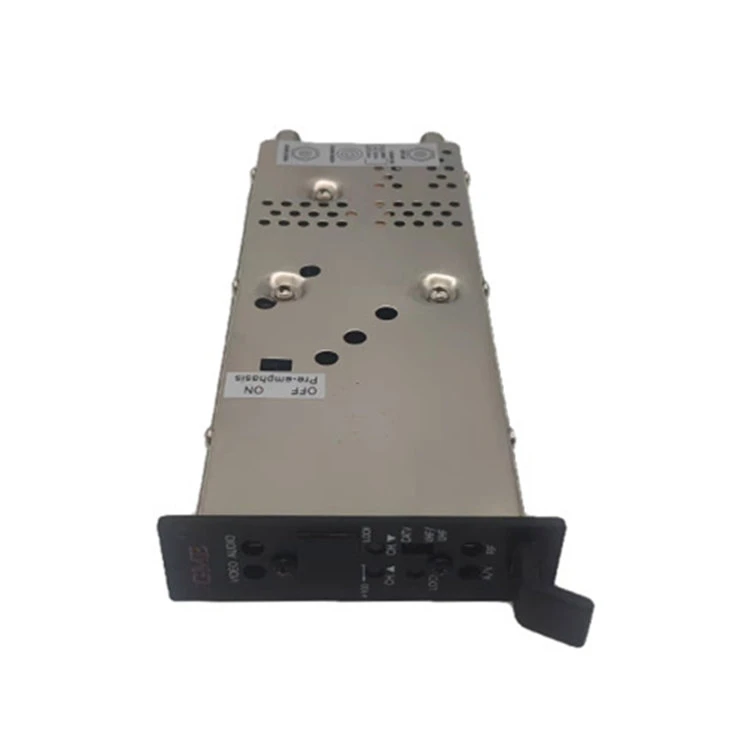

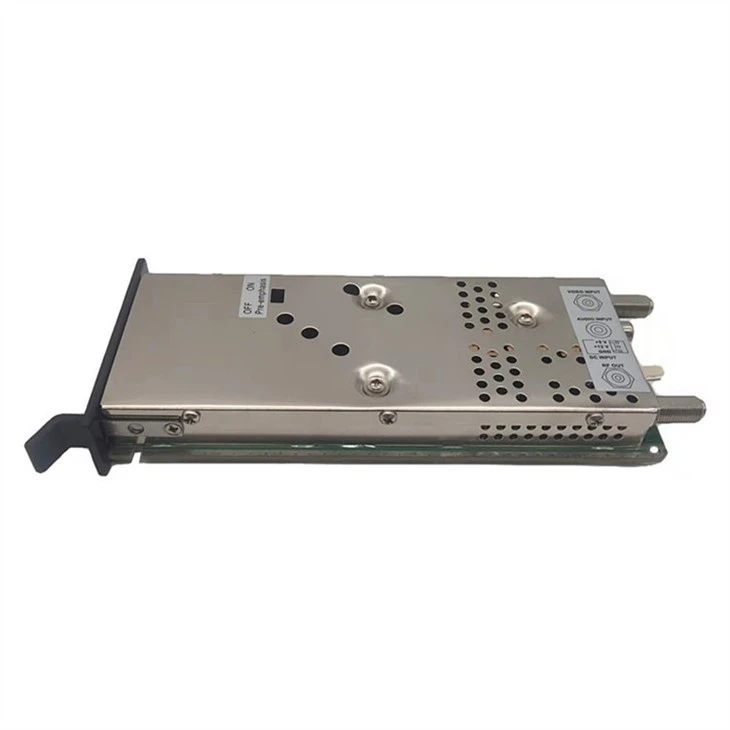

Modulator Sianel Teledu Ystwyth Modiwlaidd Mae MATCM-45 yn fodiwleiddiwr ail-ddarlledu o ansawdd a reolir gan ficrobrosesydd, wedi'i syntheseiddio dolen wedi'i chloi fesul cam, CATV/teledu teledu ystwyth amledd. Mae'r trawsnewidiad dwbl a'r hidlo SAW uwchraddol yn darparu cydnawsedd sianel gyfagos ac allbwn di-fflach. Mae'r MATCM-45 yn darparu lefel allbwn 45dB o 50 i 864MHz gan gynnwys amleddau CATV a theledu. Gellir newid y cyfluniad sianelu gan y botymau i fyny / i lawr sydd wedi'u lleoli ar y panel blaen.
- Trosiad heterodyne dwbl
- 45dBmV lleiafswm @50-864MHz
- Hidlwyr hollti band awtomatig ar gyfer cymhareb cludwr i sŵn uwch
- SAW wedi'i hidlo
- Cefnogi teledu, CATV, amlder a swyddogaeth clo
- Gwrthbwyso amlder FCC gyda gosodiad awtomatig
- Swits trechu cyn-bwyslais hygyrch o'r panel ochr ar gyfer mewnosod signal stereo BTSC cyfansawdd.
Manyleb
|
Man Tarddiad: Guangdong, Tsieina |
|||
|
Rhif y Model: GDM-007 (MATCM-45) |
|||
|
EITEM |
NODWEDDOL |
TERFYN QC |
AMODAU PRAWF |
|
RF ALLAN |
|||
|
Amrediad Amrediad |
|
|
54 - 864 MHz |
|
Gwrthbwyso Amlder Cyngor Sir y Fflint |
|
Awtomatig |
+12.5KHz, +25KHz neu Dim yn ôl yr angen ar gyfer pob sianel +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99 |
|
Sianeli Allbwn |
|
|
CATV: CH.2 - CH.135 teledu (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78 |
|
Lefel Allbwn |
|
+45 dBmV Min. |
|
|
Rheoli Lefel Allbwn |
|
>10 dB |
|
|
Impedance Allbwn |
|
75 Ohm |
|
|
Amlder Cludydd Llun |
|
65 KHz |
|
|
Amlder Cludwyr Rhyng - |
|
65 KHz |
|
|
Cymhareb Cludwyr P/S |
|
-11 - -30dB Isafswm. |
|
|
Curiad Sianel Cyfagos (-4.5MHz) |
|
-60 dB Min. |
Dros ystod rheolaeth ennill |
|
Passband Flatness |
|
61.5 dB P/V Uchafswm. |
|
|
Dirgel{0}} |
|
|
Set Lefel @Allbwn 45dBmV |
|
Yn Band |
|
-60 dB Min. |
Cymhareb A/V @-15dBc |
|
Allan o'r Band |
|
-58 dB Min. |
@ 54 - 864 MHz |
|
Dewis Sianel |
|
|
Cymhareb A/V @-15dBc |
|
Fv - 6.00MHz |
|
55 dB Min. |
|
|
Fv - 3.58MHz |
|
55 dB Min. |
|
|
Fv - 2.42MHz |
|
55 dB Min. |
|
|
Fv - 1.50MHz |
|
55 dB Min. |
|
|
Fv- 1.25MHz |
|
30 dB Min. |
|
|
Afluniad Intermodulation |
|
57 dBc Min. |
Cludwr gweledol @45dBmV |
|
3 Tôn 920 Curiad |
|
|
Cludwr clywedol @-15dBc Fa +3.58MHz @-17dBc |
|
FM gweddilliol |
<2 KHz |
|
Gwyriad brig @10KHz rhychwant |
|
CLUDWR / NOISE |
|
60dB Isafswm. |
|
|
Colled Dychwelyd Allbwn |
|
-3 dB Min. |
@54 - 864MHz |
|
MEWN RHOI |
|||
|
FIDEO |
|
|
|
|
Rhwystrau Mewnbwn Fideo |
|
75 ohm |
|
|
Uchafswm Fideo Dyfnder Modiwleiddio |
|
87.5 % Isafswm. |
Lefel mewnbwn 0.8Vp-p |
|
Mewnbwn Fideo @87.5% Modiwleiddio |
|
1+0.4 , -0.3 Vp-p |
|
|
C/L Oedi |
|
0±50 nsec |
Fideo modiwleiddio 87.5%, Prawf signal gyda TSG95 NTSC NTC7 cmpst. |
|
Dhase gwahaniaethol |
|
Llai na neu'n hafal i 5 gradd |
Prawf signal gyda TSG95 NTSC NTC7 cmpst. |
|
Mewnbwn Fideo Colled Dychwelyd |
|
-18 dB Min. |
I 4.2MHz |
|
SAIN |
|
|
|
|
Rhwystriant Mewnbwn Sain |
|
10 Kohm |
Unblance |
|
Gwyriad Sain |
|
260mV RMS Max. |
@±25KHz PK iv/800Hz tôn |
|
Cyn{0}}bwyslais sain |
|
75 u Ysg |
O / OFF Swits a ddewiswyd |
|
CYFFREDINOL |
|||
|
Math o Gysylltydd: FIDEO MEWN/RF ALLAN |
|
F MATH |
|
|
Math o Gysylltydd: SAIN MEWN |
|
MATH RCA |
|
|
DC Power Inpu-t |
|
|
|
|
+12V / 280mA |
|
±0.2 VDC |
|
|
+5V / 400mA |
|
±0.2 VDC |
|
|
Tymheredd Gweithredu |
|
|
@ O gradd I +50 gradd |
|
Maint |
|
|
W(2.5CM) * H(8.9CM) * D(21.5) |
|
Pwysau |
|
|
0.38Kg |
