Disgrifiad

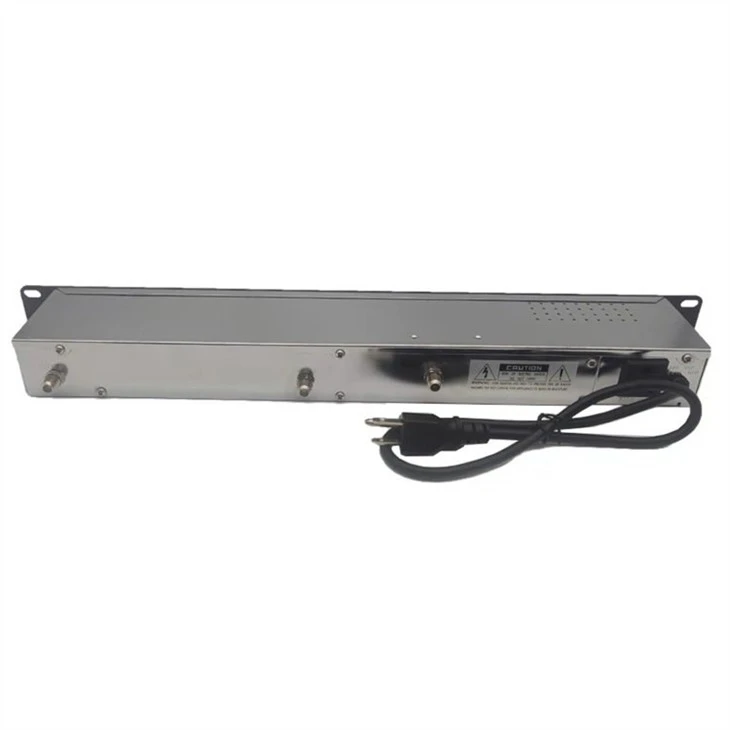

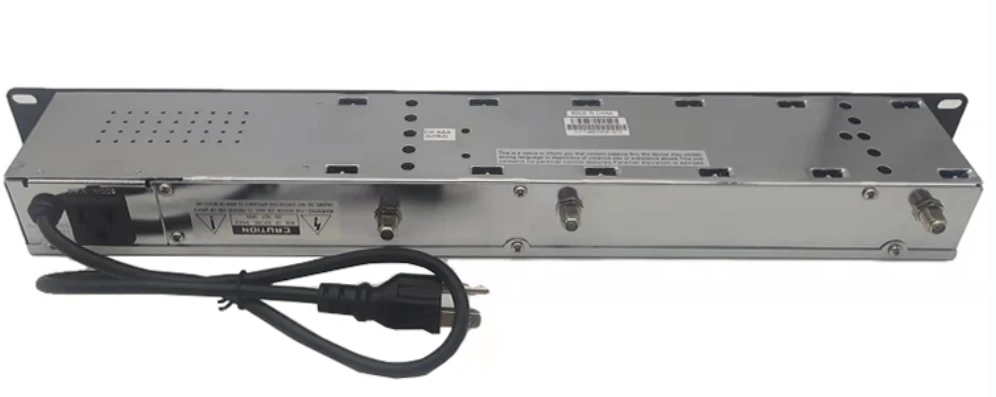

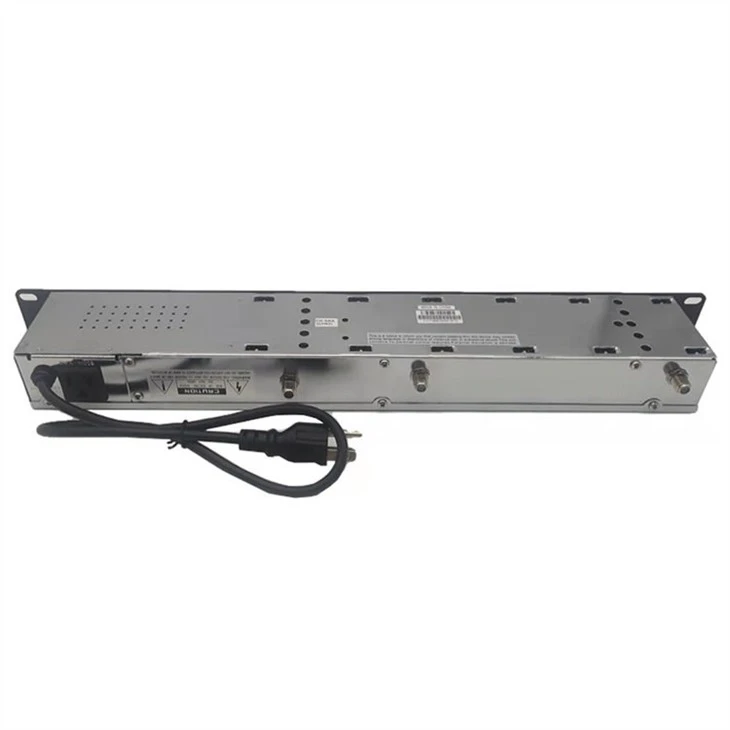

Mae'r CT{0}}SAW860 yn fodiwleiddiwr cyflwr sain/fideo cwbl solet sy'n darparu allbwn cludwr RF fideo a chlywedol ar sianel sefydlog o 54MHz i 860MHz.
Mae Modulator Fideo Sain wedi'i Hidlo SAW yn derbyn fideo polaredd safonol ar lefel 0.7- 2.5 Vp-p o ffynonellau fideo fel derbynnydd lloeren, dadmodulator, camera teledu, chwaraewr DVD neu recordydd tâp fideo.

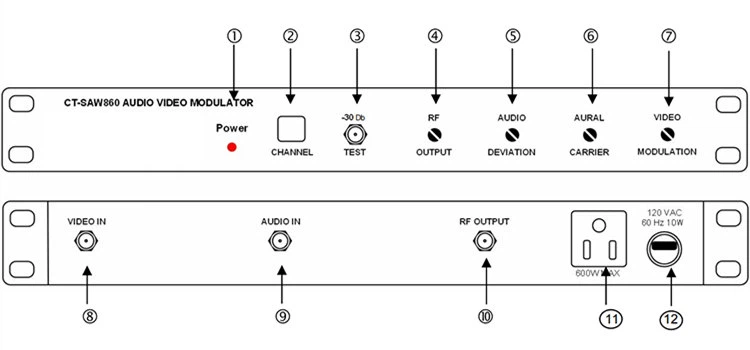

Mae'r uned yn darparu signalau fideo, lliw a sain o ansawdd uchel ar unrhyw sianel nas defnyddir o fewn system cylched caeedig MATV, SMATV, neu CATV. Er mwyn gweithredu'n hawdd, mae'r holl reolaethau lefel wedi'u lleoli ar y panel blaen.
Manyleb
|
Man Tarddiad: Guangdong, Tsieina |
|
|
Rhif Model: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Sianeli Allbwn |
Teledu VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Lefel Allbwn |
+55 dBmV (lleiafswm) |
|
3. Amrediad Lefel Allbwn |
13 dB |
|
4. Cymhareb Cludydd A/V |
-7dB i -22dB |
|
5. Allbwn Spurious |
-60 dB islaw'r cludwr fideo (cymhareb cludwr @A/V -15 dB, lefel allbwn: +55dBmV) |
|
6. Amlder Cywirdeb / Sefydlogrwydd |
±5 KHz |
|
7. rhwystriant allbwn |
75 Ohm |
|
8. Colled Dychwelyd Allbwn |
9 dB |
|
FIDEO |
|
|
1. Lefel Mewnbwn Fideo |
0.7 Vp-p lleiafswm @87.5% Modiwleiddio |
|
2. Ennill Gwahaniaethol |
<5% (10 to 90% APL) |
|
3. Cyfnod Gwahaniaethol |
<5˚ (10 to 90% APL) |
|
4. Hum a Swn |
-60 dB @87.5% Modiwleiddio |
|
5. Cymhareb Cludydd Gweledol i Sŵn |
60 dB @4 MHz LB |
|
6. Ymateb Amlder |
±1.7 dB (30 Hz i 4.2 MHz) |
|
SAIN |
|
|
1. Lefel Mewnbwn |
0.8 Vp-p am ±25 KHz Gwyriad |
|
2. Impedance Mewnbwn |
600 Ohms Anghytbwys |
|
3. Pwyslais Cyn- |
75 µEil |
|
CYFFREDINOL |
|
|
1. Ystod Mewnbwn Pŵer |
120 VAC, 60 Hz |
|
2. Tymheredd Gweithredu |
32 ˚F ~ 122 ˚F |
|
3. Cysylltwyr |
Pob Math "F". |
|
MECANYDDOL |
|
|
1. dimensiynau |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Pwysau |
4.3 pwys |
Sefydlwyd Goodmind Electronics (Shenzhen) Co, Ltd ym 1992 gyda chyfalaf cofrestredig o 18 miliwn o ddoleri'r UD. Mae ei ffatri ei hun wedi'i lleoli yn Shenzhen ac mae ganddi fwy na 1000 o weithwyr. Mae'n fenter dechnoleg uchel sy'n integreiddio ymchwil a datblygu, cynhyrchu, gwerthu a gwasanaeth, Mae'r cwmni'n arbenigo mewn cwmni gweithgynhyrchu proffesiynol Antena / Network Communication / Affeithwyr Bluetooth / AV / Smart Home / Car Accessories. Mae'r ffatri wedi'i hintegreiddio'n fertigol. Mae gan y ffatri brosesu plastig, stampio metel, castio marw sinc, UDRh, DIP a chanolfan Cynulliad. Mae gan y cwmni gryfder ariannol cryf, tîm ymchwil a datblygu proffesiynol, offer gweithgynhyrchu rhagorol a gweithgynhyrchu darbodus, ac mae'n ymroddedig i greu -cynnyrch o ansawdd uchel i gwsmeriaid.
Beth yw Modulator Fideo Sain Hidlo SAW?
Mae Modulator Fideo Sain Hidlo SAW yn ddyfais a ddefnyddir yn gyffredin mewn systemau teledu analog ar gyfer darlledu signalau sain a fideo. Mae'n defnyddio hidlydd Ton Acwstig Arwyneb (SAW) i siapio a hidlo'r signal wedi'i fodiwleiddio yn fanwl gywir, gan sicrhau cydymffurfiaeth â safonau amledd penodol a lleihau ymyrraeth.
Sut mae Hidlydd SAW yn gweithio yn y cyd-destun hwn?
Mae hidlydd Ton Acwstig Arwyneb (SAW) yn ddyfais tonnau acwstig sy'n hidlo ac yn prosesu signalau electronig ar amleddau radio. Yn y modulator hwn, mae'n helpu i fireinio nodweddion amledd y signal fideo sain, gan sicrhau ei fod yn aros o fewn y sbectrwm amledd dynodedig a lleihau ymyrraeth.
Beth yw pwrpas Hidlydd SAW mewn Modulator Fideo Sain?
Mae'r hidlydd SAW yn y modulator yn siapio a hidlo'r signal modiwleiddio. Mae'n helpu i fodloni safonau amledd penodol, atal ymyrraeth â sianeli cyfagos, a gwella ansawdd cyffredinol y signal fideo sain a drosglwyddir.
Modulator Fideo Sain Hidlo SAW
Mae Modulator Fideo Sain Hidlo SAW (Ton Acwstig Arwyneb) yn ddyfais a ddefnyddir mewn systemau teledu analog ar gyfer darlledu signalau sain a fideo. Mae'n ymgorffori hidlydd SAW, sef dyfais tonnau acwstig, i siapio a hidlo'r signal wedi'i fodiwleiddio yn fanwl gywir. Mae hyn yn helpu i sicrhau cydymffurfiaeth â safonau amlder penodol ac yn lleihau ymyrraeth.
A yw'r math hwn o fodylydd dal yn berthnasol gyda'r newid i ddarlledu digidol?
Gyda'r newid eang i ddarlledu digidol, mae modulators sain analog traddodiadol gyda ffilterau SAW yn dod yn llai cyffredin. Mae systemau darlledu digidol yn aml yn defnyddio technegau modiwleiddio ac amgodio mwy datblygedig.
Sut mae'r modulator yn mynd i'r afael ag ymyrraeth o sianeli cyfagos?
Mae'r hidlydd SAW yn allweddol i leihau ymyrraeth o sianeli cyfagos neu signalau diangen. Mae'n sicrhau bod y signal wedi'i fodiwleiddio yn aros o fewn yr ystod amledd a neilltuwyd, gan leihau'r risg o ymyrraeth.
Cwestiynau Cyffredin
C: A all Modulator Fideo Sain Hidlo SAW drin sianeli lluosog?
A: Ydy, yn dibynnu ar ei ddyluniad a'i fanylebau, gall modulator drin sianeli lluosog. Mae'n hanfodol gwirio galluoedd y ddyfais a sicrhau cydymffurfiaeth â safonau darlledu rhanbarthol.
C: Sut mae sicrhau cydnawsedd â safonau darlledu rhanbarthol?
A: Mae'n hanfodol ymgynghori â gweithgynhyrchwyr neu gyflenwyr i sicrhau bod Modulator Fideo Sain Hidlo SAW yn cydymffurfio â'r safonau a'r rheoliadau darlledu penodol yn eich rhanbarth.
C: A oes cefnogaeth barhaus ar gyfer cynnal a chadw ac uwchraddio ar gyfer y math hwn o offer?
A: Wrth i systemau darlledu analog ddod i ben yn raddol, efallai y bydd cefnogaeth ar gyfer cynnal a chadw ac uwchraddio modulators analog traddodiadol yn dod yn gyfyngedig. Ystyriwch drosglwyddo i atebion digidol ar gyfer-dichonoldeb hirdymor.
